Котел 3.5 МВт с ЗП РПК в Туле

Водогрейный котел 3.5 МВт с забрасывателем ЗП и топкой РПК в г Тула. Характеристики:

• мощность 3.5 МВт, 3500 кВт, 3.01 ГКал;
• максимальная температура 115 °С;
• топливо – каменный и бурый уголь;
• давление не более 0,6 МПа;
• отапливаемая площадь котла от 29300 до 38400 кв м, отапливаемый объем от 87700 до 115000 м3 (в зависимости минимальной температуры в регионе эксплуатации). Проверить или подобрать мощность котла на угле для Тулы или любого другого города вы можете по ссылке.
• устанавливается в котельных с механической подачей топлива и шлакоудалением.

Устройство и описание котла с забрасывателем ЗП с топкой РПК

Водогрейный котел 3.5 МВт с забрасывателем и топкой РПК (ручными поворотными колосниками) изготавливается из стальных труб диаметром 57 толщиной стенки 3- 3,5 мм сталь 10. Труба в конвективной части котла 32 сталь 20. Каркас под обмуровку изготавливается из профильной трубы, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка котла выполнена из стального листа. Для очистки конвективных секций в обмуровке предусмотрены съёмные люки.

Конструкция котла с ЗП РПК состоит из трех блоков забрасывателя, топки и конвективной части. В топку загружается и сжигается твердое топливо – уголь. Боковые и верхняя стенки топки котла выполнены из труб с вваренной стальной полосой. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются двумя блоками. Горячие газы из котельного блока выходят в задней части сверху.

Циркуляция котла мощностью 3.5 МВт с ЗП РПК обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы водогрейного котла 3.5 МВт с ЗП РПК

Твердое топливо забрасывателем ЗП непрерывно подается на слоевую топку, где происходит горение. Шурование слоя по мере необходимости производится вручную. Горячие газы омывают трубную систему и нагревают воду до 115 °С.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

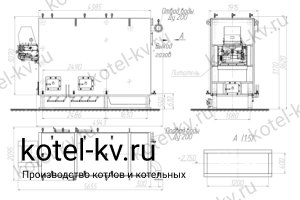

Котел КВ 3.5 ЗП РПК. Чертеж Для горения топлива вентилятором в короб подается воздух, через отверстия в колосниках воздух поступает в топку. Образующиеся зола и шлак ссыпаются в канал шлакоудаления при повороте рычага топки. Горячие дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. В газоходах может устанавливаться циклон ЦН 15-700-4УП. Для преодоления сопротивления газоходов и золоуловителя перед дымовой трубой монтируется дымосос ДН 9. Далее газы через дымовую трубу поступают в атмосферу.

Топливо в забрасыватель подается механическим транспортером ТС 2-30 Перед подачей топливо должно быть измельчено до фракции не более 40 мм. Для этого перед транспортером устанавливается дробилка ДО-1М или ВДП 15. Куски топлива равномерно разбрасываются по всей площади топки, а мелкие частицы сгорают в топочном объеме котла. Горение на решетке происходит в слое. Толщина слоя регулируется в зависимости от сорта топлива и требуемой нагрузки котельного агрегата. Образующиеся зола и шлак сбрасываются в канал шлакоудаления. В отвал или бункер шлакосборник шлак транспортируются транспортером ТС 2-30.

Водогрейный котел 3,5 МВт с забрасывателем и топкой РПК должен быть укомплектациятован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение.

Водно-химический режим водогрейного котла должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение котла с забрасывателем

Схема подключения котла с ЗП РПК Подключение и монтаж производятся по проекту.

В зависимости от количества котельных агрегатов, наличия или отсутствия теплообменников существуют различные варианты схем подключения котла.

Все котельно-вспомогательное оборудование для подключения котла 3,5 МВт с топкой ЗП РПК в Туле вы можете купить на нашем котельном заводе. Также наш завод оказывает услуги по проектированию, монтажу, шеф монтажу и пуско-наладке котельных в Туле.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Водогрейный котел 3,5 МВт с забрасывателем и топкой РПК должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Гарантии изготовителя

На заводе изготовителе котел 3,5 ЗП РПК подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации водогрейного котла 10 лет.
